製品一覧
| 品番 | サイズ （mm） | 入数 | d （mm） | L （mm） | EL （mm） | SL （mm） | ねじピッチ （mm） |
D （mm） | h （mm） | S （mm） | 適応板厚 （mm） | JAN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| *H-5013 | 5×13 | 5,000本 （1,000本×5箱） | 4.8 | 13 | 4 | 全ねじ | 1.6 （16山） | 11.0 | 4.7 | 8.0 | 1.6～3.5 | 4516166000779 |
| H-5016 | 5×16 | 5,000本 （1,000本×5箱） | 4.8 | 16 | 6 | 1.6～4.0 | 4516166000786 | |||||
| H-5019 | 5×19 | 5,000本 （1,000本×5箱） | 4.8 | 19 | 9 | 4516166000793 | ||||||
| H-5025 | 5×25 | 2,500本 （ 500本×5箱） | 4.8 | 25 | 15 | 4516166000809 | ||||||
| *H-5035 | 5×35 | 2,500本 （ 500本×5箱） | 4.8 | 35 | 25 | 4516166000823 | ||||||
| *H-5045 | 5×45 | 1,500本 （ 300本×5箱） | 4.8 | 45 | 35 | 4516166000847 | ||||||
| *H-5050 | 5×50 | 1,500本 （ 300本×5箱） | 4.8 | 50 | 40 | 4516166000854 | ||||||
| *H-5065 | 5×65 | 1,500本 （ 300本×5箱） | 4.8 | 65 | 55 | 4516166000878 | ||||||
| H-6019 | 6×19 | 2,500本 （ 500本×5箱） | 6.3 | 19 | 7 | 全ねじ | 1.8 （14山） | 13.0 | 6.5 | 9.5 | 2.3～4.5 | 4516166000885 |
| H-6025 | 6×25 | 2,000本 （ 400本×5箱） | 6.3 | 25 | 11 | 2.3～6.0 | 4516166000892 | |||||
| *H-6030 | 6×30 | 1,500本 （ 300本×5箱） | 6.3 | 30 | 16 | 4516166000908 | ||||||
| *H-6035 | 6×35 | 1,500本 （ 300本×5箱） | 6.3 | 35 | 20 | 4516166000915 | ||||||
| *H-6040 | 6×40 | 1,500本 （ 300本×5箱） | 6.3 | 40 | 25 | 4516166000922 | ||||||
| *H-6045 | 6×45 | 1,500本 （ 300本×5箱） | 6.3 | 45 | 30 | 4516166000939 | ||||||
| *H-6050 | 6×50 | 1,500本 （ 300本×5箱） | 6.3 | 50 | 35 | 4516166000946 | ||||||
| *H-6060 | 6×60 | 1,000本 （ 200本×5箱） | 6.3 | 60 | 45 | 10.0 | 4516166000953 | |||||
| *H-6070 | 6×70 | 1,000本 （ 200本×5箱） | 6.3 | 70 | 55 | 15.0 | 4516166000960 | |||||
| *H-6075 | 6×75 | 1,000本 （ 200本×5箱） | 6.3 | 75 | 60 | 20.0 | 4516166000977 | |||||
| *H-6090 | 6×90 | 1,000本 （ 200本×5箱） | 6.3 | 90 | 75 | 30.0 | 4516166000984 | |||||
| *H-60105 | 6×105 | 500本 （ 100本×5箱） | 6.3 | 105 | 90 | 45.0 | 4516166000991 | |||||
| *H-60115 | 6×115 | 500本 （ 100本×5箱） | 6.3 | 115 | 100 | 55.0 | 4516166001004 | |||||
| *H-60135 | 6×135 | 500本 （ 100本×5箱） | 6.3 | 135 | 120 | 65.0 | 4516166001011 | |||||
| *H-60150 | 6×150 | 500本 （ 100本×5箱） | 6.3 | 150 | 135 | 65.0 | 4516166001028 | |||||
| *H-60180 | 6×180 | 500本 （ 500本×1箱） | 6.3 | 180 | 165 | 95.0 | 4516166001042 | |||||
| *H-60200 | 6×200 | 500本 （ 500本×1箱） | 6.3 | 200 | 185 | 115.0 | 4516166001059 | |||||
| *H-60225 | 6×225 | 500本 （ 500本×1箱） | 6.3 | 225 | 210 | 140.0 | 4516166001066 |

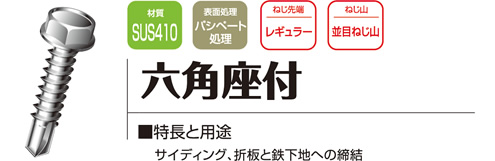

| 品番 | サイズ （mm） | 入数 | d （mm） | L （mm） | EL （mm） | SL （mm） | ねじピッチ （mm） |
D （mm） | h （mm） | S （mm） | 適応板厚 （mm） | JAN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| *HS-5013 | 5×13 | 5,000本 （1,000本×5箱） | 4.8 | 13 | 4 | 全ねじ | 1.6 （16山） | 11.0 | 4.0 | 8.0 | 1.6～3.5 | 4516166001110 |
| *HS-5016 | 5×16 | 5,000本 （1,000本×5箱） | 4.8 | 16 | 6 | 1.6～4.0 | 4516166001127 | |||||
| HS-5019 | 5×19 | 5,000本 （1,000本×5箱） | 4.8 | 19 | 9 | 4516166001134 | ||||||
| HS-5025 | 5×25 | 2,500本 （ 500本×5箱） | 4.8 | 25 | 15 | 4516166001141 | ||||||
| *HS-5030 | 5×30 | 2,500本 （ 500本×5箱） | 4.8 | 30 | 20 | 4516166001158 | ||||||
| *HS-5035 | 5×35 | 2,500本 （ 500本×5箱） | 4.8 | 35 | 25 | 4516166001165 | ||||||
| *HS-5045 | 5×45 | 1,500本 （ 300本×5箱） | 4.8 | 45 | 35 | 4516166001189 | ||||||
| HS-6019 | 6×19 | 2,500本 （ 500本×5箱） | 6.3 | 19 | 7 | 全ねじ | 1.8 （14山） | 13.0 | 6.5 | 9.5 | 2.3～4.5 | 4516166001325 |
| HS-6025 | 6×25 | 2,000本 （ 400本×5箱） | 6.3 | 25 | 11 | 2.3～6.0 | 4516166001332 | |||||
| *HS-6030 | 6×30 | 1,500本 （ 300本×5箱） | 6.3 | 30 | 16 | 4516166001349 | ||||||
| *HS-6035 | 6×35 | 1,500本 （ 300本×5箱） | 6.3 | 35 | 20 | 4516166001356 | ||||||
| *HS-6040 | 6×40 | 1,500本 （ 300本×5箱） | 6.3 | 40 | 25 | 4516166001363 | ||||||
| *HS-6045 | 6×45 | 1,500本 （ 300本×5箱） | 6.3 | 45 | 30 | 4516166001370 | ||||||
| *HS-6050 | 6×50 | 1,500本 （ 300本×5箱） | 6.3 | 50 | 35 | 4516166001387 | ||||||
| *HS-6060 | 6×60 | 1,000本 （ 200本×5箱） | 6.3 | 60 | 45 | 10.0 | 4516166001394 | |||||
| *HS-6070 | 6×70 | 1,000本 （ 200本×5箱） | 6.3 | 70 | 55 | 15.0 | 4516166001400 | |||||
| *HS-6075 | 6×75 | 1,000本 （ 200本×5箱） | 6.3 | 75 | 60 | 20.0 | 4516166001417 | |||||
| *HS-6090 | 6×90 | 1,000本 （ 200本×5箱） | 6.3 | 90 | 75 | 30.0 | 4516166001424 |

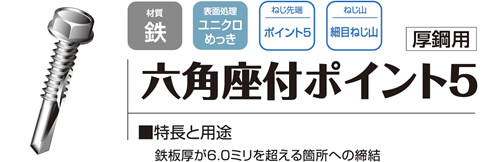

| 品番 | サイズ （mm） | 入数 | d （mm） | L （mm） | EL （mm） | SL （mm） | ねじピッチ （mm） |
D （mm） | h （mm） | S （mm） | 適応板厚 （mm） | JAN |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| H5-5532 | 5.5×32 | 2,500本 （500本×5箱） | 5.5 | 32 | 11 | 全ねじ | 1.0 （24山） | 11.0 | 5.0 | 8.0 | 6.0～12.5 | 4516166001547 |
| H5-5538 | 5.5×38 | 2,500本 （500本×5箱） | 5.5 | 38 | 17 | 4516166001554 | ||||||
| *H5-5550 | 5.5×50 | 1,500本 （300本×5箱） | 5.5 | 50 | 29 | 4516166001561 | ||||||
| *H5-5565 | 5.5×65 | 1,500本 （300本×5箱） | 5.5 | 65 | 44 | 6.0 | 4516166001578 | |||||
| *H5-5580 | 5.5×80 | 1,000本 （200本×5箱） | 5.5 | 80 | 59 | 13.0 | 4516166001585 | |||||
| *H5-5590 | 5.5×90 | 1,000本 （200本×5箱） | 5.5 | 90 | 69 | 23.0 | 4516166001592 |
＊の製品につきましては、在庫確認のお問い合せをお願い致します。
※その他表面処理、シーリング・ワッシャー組込も別途承ります。
※その他表面処理、シーリング・ワッシャー組込も別途承ります。
